[k8s] Kubernetes Architecture and Concepts

https://platform9.com/wp-content/uploads/2019/05/kubernetes-constructs-concepts-architecture.jpg

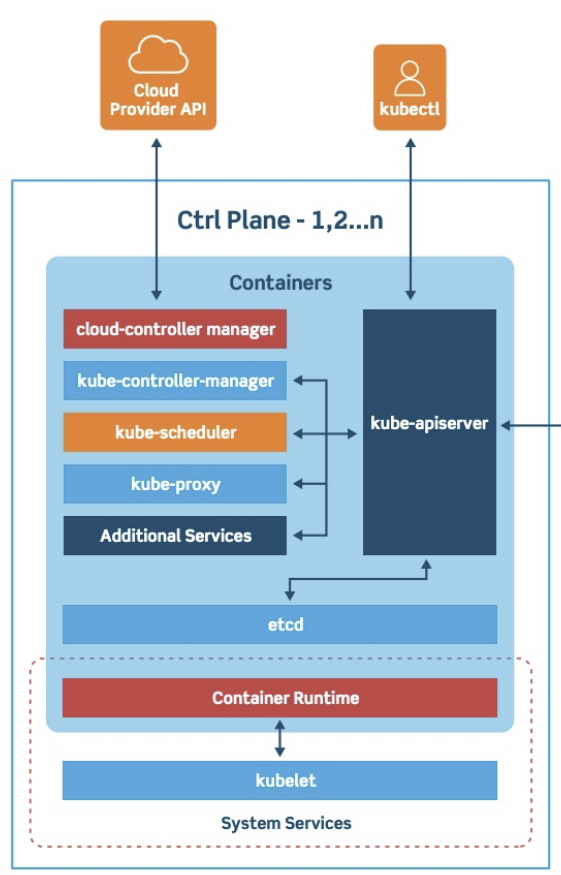

 아래 그림은 Control Plane으로 외부 클라우드와 API 통신, 사용자 또는 호스트로부터

kubectl을 통해 명령을 주고받는다.

- kube-apiserver : REST API형태로 사용자의 명령을 받는다.

- etcd : 분산데이터 저장소로 명령이나 상태정보 등을 저장/관리한다.

- kube-controller-manager : 클러스터된 상태를 관리

  . replication controller, pod controller, service controller, endpoint controller 등

- kube-scheduler : node에서 실행되는 pod 스케줄, pod의 상태를 확인하여 healthy상태의 pod 실행

- kube-proxy : 네트워크 관리 수행

https://platform9.com/wp-content/uploads/2019/05/Kubernetes-control-plane-taxonomy.jpg
